Силова плита і стендове обладнання

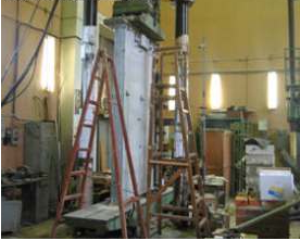

Силова плитаСилова плита. Прикладання зусиль до випробовуваної конструкції здійснюють не тільки в пресі або випробувальній машині.

Випробування збірних залізобетонних конструкцій і елементів повинні проводитися на спеціально обладнаних стендах, де розміри конструкцій і необхідні зусилля вищі за можливості пресового устаткування. Найбільшу популярність отримали стаціонарні випробувальні стенди, в яких зазнають у робочому (вертикальному) положенні ферм, балки, стінові панелі, рамні та арочні конструкції та ін.

Стенди монтують на силовий плиті або фундаменті.

Опис силовий плити

Силова плита це масив із залізобетону, що має товщину 1000-1500 мм. Така силова плита викорує роль опори для випробовуваної конструкції; в плиту закріплюють підкоси і стійки домкратної установки і закріплюють тяги, які утворюють з плитою та траверсою (верхній) замкнутий контур, потрібний для створення домкратами на – МГО грузки на конструкцію.

Силова плита армована в обох напрямках. Забезпечують анкерування в силовий плиті горизонтальні борозни (т.зв. анкерні щілини), утворені в плиті сталевими зварними фермами або балками. Відстань між ними 1000 мм. У ферм верхні складаються з пар швелерів № 20, що стоять на відстані 80 мм один від одного. Це відстань і є ширина анкерної щілини в верху силовий плити. Під швелерами анкерна щілину збільшується на розмір полиць швелерів.

В плиту вмонтувані парні ферми з металу; між верхніми швелерами ферм і під ними залишається ненаповнений бетоном проміжок, в якому і закріплені анкери. Для посилення верхнього пояса і полиць під анкерами, в проміжок між полицями кріплять ребра жорсткості (крок 20 см) і виробляють бетонують внутрішні порожнини швелерів бетоном марки М300.

Щоб уникнути засмічення анкерних щілин силової плити, їх зашивають смугами листової сталі товщ. 10 мм. Перед монтажем конструкцій для випробувань смуги видаляють з тих ділянок, де будуть проводити монтаж.

Схема розміщення силової плити і допоміжних стендових пристосувань до неї в спеціальному залі для випробувань, де проводять монтаж конструкцій, збірку стендових установок і випробування конструкцій.
Стендові випробувальні установки умовно поділяються на два види – з вертикальною передачею навантаження або горизонтальною передачі навантаження.

Конструкції, в більшості випадків, розміщені в робочому (вертикальному) положенні, у положенні, в якому вони будуть в будівлях або в спорудах. Стендові випробувальні установки вертикальної передачі навантаження призначаються для створення навантаження при випробуванні різних будівельних конструкцій на силовий плиті.
